Snijden in metallografie – Doorslijpschijven, koelvloeistoffen, accessoires

Snijden is meestal de eerste stap bij (stationaire) metallografische monsterpreparatie. De juiste combinatie van doorslijpschijf, machine en koelvloeistof bepaalt de snijkwaliteit, de structurele integriteit en de tijd die u later bespaart bij het slijpen en polijsten. Wij leveren schijven voor staal, hardmetaal, keramiek en non-ferromaterialen – inclusief corrosiewerende koelvloeistoffen en praktische technische ondersteuning.

Productoverzicht in één oogopslag

Abrasieve doorslijpschijven (nat)

Harsgebonden alumina-schijven voor universele toepassingen en hogere hardheidsbereiken.

Typische diameters: 250, 300, 350, 400 mm
Toepassing: On- en laaggelegeerde stalen, gietijzer, aluminium, messing en brons
Doel: Glad snijvlak, lage warmte-inbreng, goede standtijd
Ga direct naar de productcategorie

Diamant-doorslijpschijven (natsnede 200–400 mm)

Precisieschijven met diamantkorrels voor bros en zeer hard materiaal.

Bindvarianten afgestemd op de toepassing
Toepassing: Keramiek, glas, mineralen, hardmetaal of composieten
Doel: Maatnauwkeurigheid, minimale beïnvloede zone
Ga direct naar de productcategorie

CBN-doorslijpschijven

Cubic boron nitride doorslijpschijven voor op ijzer gebaseerde hogesterktematerialen.

Sterkte: Hoge snijprestaties op ferromaterialen, temperatuurbestendig
Toepassing: Hooggelegeerde stalen, gereedschapsstalen, ferromaterialen
Doel: Reproduceerbare sneden, minimale aanloopkleuren
Ga direct naar de productcategorie

Koelvloeistoffen met corrosiebescherming

Volsynthetische, mineraleolievrije concentraten, optioneel met schuimremmer.

Functie: Warmteafvoer, spaanafvoer, bescherming van monsteroppervlak en machine
Dosering: Praktisch; een emulsie tot maximaal 5% heeft zich bewezen
Ga direct naar de productcategorie

Selectiegids – Materiaal × schijftype

Zachte/ductielere metalen (aluminium, koper)

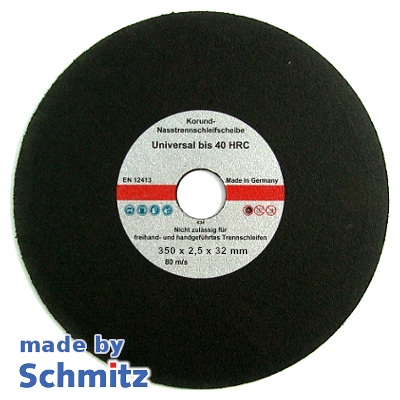

Aanbeveling: Natte abrasieve doorslijpschijven (alumina) met geschikte binding (Universeel tot 40 HRC)
Parameters: Hoge koelmiddelstroom, gematigde voeding
Ga direct naar de productcategorie

Stalen tot 40 HRC

Aanbeveling: Natte abrasieve doorslijpschijven (Universeel), diameter afgestemd op de onderdeelgeometrie
Ga direct naar de productcategorie

Sterk geharde stalen (gereedschapsstalen) tot 65 HRC

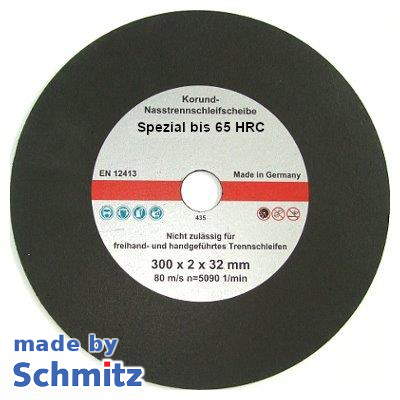

Aanbeveling: Natte abrasieve doorslijpschijven (“Special”), diameter afgestemd op de onderdeelgeometrie
Opmerkingen: Starre opspanning, indien nodig oscillerend snijden
Ga direct naar de productcategorie

Broze materialen (keramiek, glas, mineralen)

Aanbeveling: Diamant-doorslijpschijven; gladde snede, gereduceerde aanvoer
Ga direct naar de productcategorie

Hardmetaal (cemented carbide)

Aanbeveling: Diamant-doorslijpschijven met geschikte binding; constante koeling
Ga direct naar de productcategorie

Harde coatings of oppervlakkige hardingszones

Aanbeveling: Natte abrasieve doorslijpschijven “Special”; voer fijn afstemmen, snijwarmte laag houden
Ga direct naar de productcategorie

Procesnotities – snijkwaliteit waarborgen

Opspannen

Enkelzijdig opspannen is meestal voldoende en helpt te voorkomen dat de schijf vastloopt/breekt door het vrijkomen van restspanningen wanneer spanningsdragende vezels worden doorgesneden
Gebruik spanclaws of snelspanners

Snijparameters

Stel voeding en omtreksnelheid af op materiaal (hardheid en ductiliteit), schijf en diameter.
Vuistregel voor voeding: hoe harder het materiaal, hoe lager de voeding

Koeling

Zorg voor voldoende doorstroming; richt de straal precies op de snijzone.
Ga direct naar het product

Oscillatie

Overweeg dit voor kritische materialen om warmtepiek en groeven te verminderen.

Schijfonderhoud

Visuele inspectie, tijdige vervanging, zorg dat de binding bij de toepassing past.

Probleemoplossing – typische issues

Schijf loopt vast of breekt

Oorzaken: Restspanningen in het materiaal, verkeerd opspannen, te hoge voeding
Tegengaan: Enkelzijdig inspannen, voeding verlagen, overweeg een zachtere binding of een krachtigere machine

Aanloopkleuren / warmteeffecten

Oorzaken: Warmteopbouw, binding te hard, onvoldoende koeling
Tegengaan: Koelmiddelstroom verhogen, voeding aanpassen, kies een zachtere binding
Ga direct naar het product

Snelle schijfslijtage

Oorzaken: Binding te zacht, verkeerd schijftype
Tegengaan: Hardere binding, controleer materiaal-naar-schijfkeuze

Uw voordelen met Schmitz Metallography

Een in de praktijk beproefd assortiment voor metallografie – van universele tot gespecialiseerde schijftypes
Deskundige technische ondersteuning – wij adviseren de optimale schijf voor uw materiaal en machine
Snelle beschikbaarheid van gangbare diameters
Volsynthetische, mineraleolievrije koelvloeistoffen met corrosiebescherming
Systeembenadering: doorslijpschijf, koelvloeistof, accessoires – uit één hand

Procesintegratie

FAQ – Snijden

Welke doorslijpschijf is geschikt voor algemene stalen?

Voor de meeste stalen zijn harsgebonden natte abrasieve doorslijpschijven (Universeel) de eerste keuze. Belangrijk zijn voldoende koeling en een schijfdiameter die past bij de onderdeelgeometrie. Link: https://metallographie.shop/Cutting

Wanneer gebruik ik diamant in plaats van CBN?

Diamant-doorslijpschijven zijn bewezen bij broze en extreem harde, niet-ferro gebaseerde materialen (bijv. keramiek, hardmetaal). CBN-doorslijpschijven zijn de robuuste optie voor ferro, hooggelegeerde stalen.

Hoe voorkom ik aanloopkleuren?

Verhoog de koelmiddelstroom, pas de voeding aan en stap indien nodig over op een zachtere binding. Onze corrosiewerende koelvloeistoffen zijn ontworpen voor metallografische snijprocessen.

Waarom loopt de schijf aan het einde van de snede vast?

Vaak komen restspanningen in het onderdeel vrij. Span aan één zijde op, verlaag de voeding en gebruik oscillatie. Kies indien nodig een schijf met een passende binding.
